Приспособления (оправки) JBF предназначены для расточки сырых (незакаленных) токарных кулачков под форму и размер обрабатываемой детали. Используются с гидравлическими, трехкулачковыми токарными патронами диаметром 4", 5", 6", 8", 10", 12". Все необходимые метизы входят в комплект поставки приспособления. Рекомендуется для расточки сырых кулачков серии SJ04, SJ05, SJ06, SJ08, SJ10, SJ12.
P
- Применимо 100%
K
- Применимо также
| Артикул | H1, мм | S1, мм | S2, мм | Диаметр патрона | D2, мм | D1, мм | Цена с НДС | Купить | |
|---|---|---|---|---|---|---|---|---|---|
|
|
— | — | — | — | — | — |
30 687 ₽ /шт
32 646 ₽
-6%
При заказе онлайн*
|
||
|
|
— | — | — | — | — | — |
16 878 ₽ /шт
17 955 ₽
-6%
При заказе онлайн*
|
||
|
|
— | — | — | — | — | — |
8 248 ₽ /шт
8 774 ₽
-6%
При заказе онлайн*
|
||
|
|
— | — | — | — | — | — |
7 671 ₽ /шт
8 161 ₽
-6%
При заказе онлайн*
|
||
|
|
— | — | — | — | — | — |
5 370 ₽ /шт
5 713 ₽
-6%
При заказе онлайн*
|
||
|
|
— | — | — | — | — | — |
4 220 ₽ /шт
4 489 ₽
-6%
При заказе онлайн*
|
||
|
|
9 | 12 | 28 | 100 мм / 4" | 34 | 114 |
13 635 ₽ /шт
14 505 ₽
-6%
При заказе онлайн*
|
||
|
|
9 | 12 | 28 | 125 мм / 5" | 60 | 140 |
14 196 ₽ /шт
15 102 ₽
-6%
При заказе онлайн*
|
||
|
|
9 | 12 | 32 | 160 мм / 6" | 80 | 168 |
17 697 ₽ /шт
18 827 ₽
-6%
При заказе онлайн*
|
||
|
|
9 | 15 | — | 200 мм / 8" | 115 | 218 |
16 518 ₽ /шт
17 572 ₽
-6%
При заказе онлайн*
|
||
|
|
9 | 17 | 40 | 250 мм / 10" | 150 | 258 |
18 615 ₽ /шт
19 803 ₽
-6%
При заказе онлайн*
|
||
|
|
9 | 21 | 50 | 315 мм / 12" | 188 | 316 |
26 217 ₽ /шт
27 890 ₽
-6%
При заказе онлайн*
|
||
|
|
9 | 23 | — | 400 мм / 15" | 230 | 380 |
30 151 ₽ /шт
32 075 ₽
-6%
При заказе онлайн*
|
Пазовые Т-гайки используются для фиксация и точного позиционирования сырых кулачков на базовых кулачках гидравлического токарного патрона. Исполнение гайки - T (со сквозным отверстием). В комплект поставки входит 3 шт. В каталоге представлены сухари для токарных патронов диаметром 4" (114 мм), 8" (200 мм), 10" (250 мм) и 12" (300 мм).
P
- Применимо 100%
K
- Применимо также
| Артикул | L1, мм | L3, мм | L4, мм | H1, мм | A, мм | Диаметр патрона | S1, мм | S2, мм | S9, мм | Цена с НДС | Купить | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
— | — | — | — | — | — | — | — | — |
|
||
|
T-04
Код товара: 00077666
T-04 сухарь пазовый (Т-гайка М8) для токарного патрона со сквозным отверстием Тип 1 (компл 3 шт)
|
10 | 14 | 5.75 | 5.5 | 9 | — | — | — | 100 мм / 4" |
4 342 ₽ /шт
4 619 ₽
-6%
При заказе онлайн*
|
||
|
|
10 | 14 | 6 | — | 5 | 10 | 11 | M8 | 125 мм / 5" |
1 164 ₽ /шт
1 238 ₽
-6%
При заказе онлайн*
|
||
|
|
10 | 14 | 6 | — | 5 | 10 | 9.5 | M8 | 125 мм / 5" |
1 164 ₽ /шт
1 238 ₽
-6%
При заказе онлайн*
|
||
|
|
12 | 20 | 7.5 | — | 5 | 11 | 15 | M10 | 160 мм / 6" |
1 164 ₽ /шт
1 238 ₽
-6%
При заказе онлайн*
|
||
|
|
12 | 20 | 8.2 | — | 5 | 11 | 11 | M10 | 160 мм / 6" |
1 164 ₽ /шт
1 238 ₽
-6%
При заказе онлайн*
|
||
|
|
14 | 25 | 12.5 | — | 8 | 14 | 16.5 | M12 | 200 мм / 8" |
1 345 ₽ /шт
1 431 ₽
-6%
При заказе онлайн*
|
||
|
|
14 | 25 | 10.5 | — | 12 | 14 | 12 | M12 | 200 мм / 8" |
1 345 ₽ /шт
1 431 ₽
-6%
При заказе онлайн*
|
||
|
T-08
Код товара: 00072390
T-08 сухарь пазовый (Т-гайка М12) для токарного патрона со сквозным отверстием Тип 1 (компл 3 шт)
|
14 | 25 | 10.5 | 8.5 | 12 | — | — | — | 200 мм / 8" |
5 753 ₽ /шт
6 120 ₽
-6%
При заказе онлайн*
|
||
|
|
16 | 30 | 11 | — | 8 | 14 | 16 | M12 | 250 мм / 10" |
1 637 ₽ /шт
1 741 ₽
-6%
При заказе онлайн*
|
||
|
|
16 | 30 | 11 | — | 11 | 14 | 13 | M12 | 250 мм / 10" |
1 637 ₽ /шт
1 741 ₽
-6%
При заказе онлайн*
|
||
|
T-10
Код товара: 00072971
T-10 сухарь пазовый (Т-гайка М12) для токарного патрона со сквозным отверстием Тип 1 (компл 3 шт)
|
16 | 30 | 11 | 8.5 | 11 | — | — | — | 250 мм / 10" |
6 176 ₽ /шт
6 570 ₽
-6%
При заказе онлайн*
|
||
|
|
18 | 30 | 12 | — | 12 | — | 20 | M14 | 315 мм / 12" |
2 364 ₽ /шт
2 515 ₽
-6%
При заказе онлайн*
|
||
|
|
21 | 30 | 11.5 | — | 13 | — | 16.3 | M16 | 315 мм / 12" |
2 364 ₽ /шт
2 515 ₽
-6%
При заказе онлайн*
|
||
|
T-12
Код товара: 00072391
T-12 сухарь пазовый (Т-гайка М16) для токарного патрона со сквозным отверстием Тип 1 (компл 3 шт)
|
21 | 30 | 12 | 11.5 | 13 | — | — | — | 315 мм / 12" |
6 722 ₽ /шт
7 151 ₽
-6%
При заказе онлайн*
|
||
|
|
25.5 | 43 | 17 | — | 11 | — | 24 | M20 | 380 мм / 15" |
6 728 ₽ /шт
7 157 ₽
-6%
При заказе онлайн*
|
||
|
|
24 | 43 | 17 | — | 11 | 22 | 29 | M20 | 380 мм / 15" |
6 728 ₽ /шт
7 157 ₽
-6%
При заказе онлайн*
|

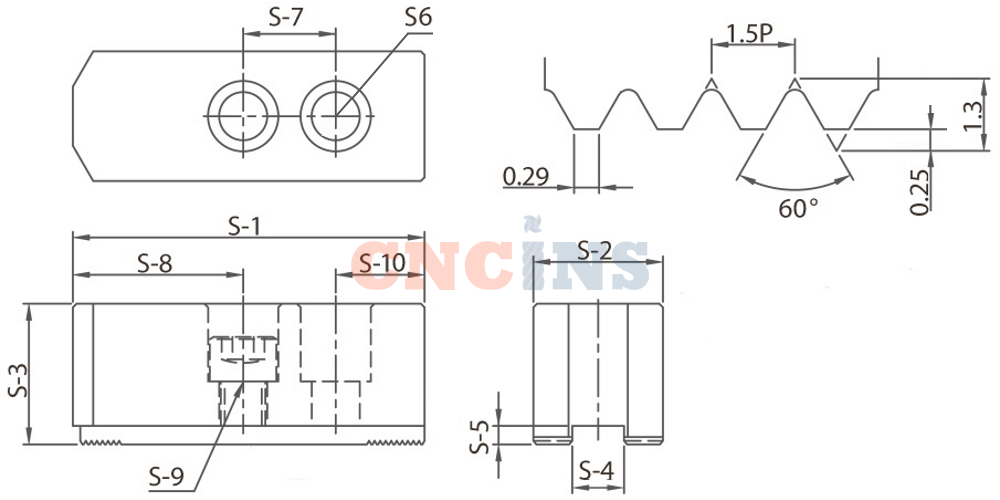

Кулачки сырые (незакаленные) типа SJ предназначены для растачивания в соответствии с геометрией фиксируемой детали, что позволяет получить высокую повторяемость и значительно снизить биение в процессе обработки. Применяются в гидравлических патронах диаметром 4", 5", 6", 8", 10", 12" 15", 18".
P
- Применимо 100%
K
- Применимо также
| Артикул | S1, мм | S2, мм | S3, мм | S4, мм | S5, мм | S6, мм | S7, мм | S8, мм | S9, мм | S10, мм | Диаметр патрона | Цена с НДС | Купить | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
49.5 | 23 | 23 | 10 | 5 | Ø9/Ø13.8х9 | 14 | 26.5 | M8 | 9 | 100 мм / 4" |
1 228 ₽ /шт
1 306 ₽
-6%
При заказе онлайн*
|
||
|
|
49.5 | 23 | 23 | 10 | 5 | Ø9/Ø13.8х9 | 14 | 26.5 | M8 | 9 | 100 мм / 4" |
1 304 ₽ /шт
1 387 ₽
-6%
При заказе онлайн*
|
||
|
|
49.5 | 23 | 23 | 10 | 5 | Ø9/Ø13.8х9 | 14 | 26.5 | M8 | 9 | 100 мм / 4" |
1 304 ₽ /шт
1 387 ₽
-6%
При заказе онлайн*
|
||
|
SJ04.051.23.23.10/4.B
Код товара: 00064264
Кулачки для гидропатронов сырые 100мм/4" тип В (компл 3 шт)
|
51 | 23 | 23 | 10 | 4 | Ø9/Ø13.8х9 | 14 | 27 | M8 | 10 | 100 мм / 4" |
4 082 ₽ /шт
4 343 ₽
-6%
При заказе онлайн*
|
||
|
SJ04.051.23.23.10/4.A
Код товара: 00064263
Кулачки для гидропатронов сырые 100мм/4" тип А (компл 3 шт)
|
51 | 23 | 23 | 10 | 4 | Ø9/Ø13.8х9 | 14 | 27 | M8 | 10 | 100 мм / 4" |
4 687 ₽ /шт
4 986 ₽
-6%
При заказе онлайн*
|
||
|
|
54 | 25 | 30 | 10 | 5 | Ø9/Ø13.5x21 | 14 | 31 | M8 | 9 | 125 мм / 5" |
1 228 ₽ /шт
1 306 ₽
-6%
При заказе онлайн*
|
||
|
|
54 | 25 | 30 | 10 | 5 | Ø9/Ø13.5x21 | 14 | 31 | M8 | 9 | 125 мм / 5" |
1 304 ₽ /шт
1 387 ₽
-6%
При заказе онлайн*
|
||
|
|
54 | 25 | 30 | 10 | 5 | Ø9/Ø13.5x21 | 14 | 31 | M8 | 9 | 125 мм / 5" |
1 304 ₽ /шт
1 387 ₽
-6%
При заказе онлайн*
|
||
|
SJ05.062.23.27.10/4.B
Код товара: 00064266
Кулачки для гидропатронов сырые 125мм/5" тип В (компл 3 шт)
|
62 | 23 | 27 | 10 | 4 | 17 | 14 | 38 | M8 | 10 | 125 мм / 5" |
3 423 ₽ /шт
3 641 ₽
-6%
При заказе онлайн*
|
||
|
SJ05.062.23.27.10/4.A
Код товара: 00064265
Кулачки для гидропатронов сырые 125мм/5" тип А (компл 3 шт)
|
62 | 23 | 27 | 10 | 4 | 17 | 14 | 38 | M8 | 10 | 125 мм / 5" |
5 858 ₽ /шт
6 232 ₽
-6%
При заказе онлайн*
|
||
|
|
73 | 31 | 36 | 12 | 5 | Ø11/Ø17x23 | 20 | 31 | M10 | 15 | 160 мм / 6" |
1 368 ₽ /шт
1 455 ₽
-6%
При заказе онлайн*
|
||
|
|
73 | 31 | 36 | 12 | 5 | Ø11/Ø17x23 | 20 | 31 | M10 | 15 | 160 мм / 6" |
1 368 ₽ /шт
1 455 ₽
-6%
При заказе онлайн*
|
||
|
|
73 | 31 | 36 | 12 | 5 | Ø11/Ø17x23 | 20 | 31 | M10 | 15 | 160 мм / 6" |
1 368 ₽ /шт
1 455 ₽
-6%
При заказе онлайн*
|
||
|
|
73 | 31 | 31 | 12 | 5 | Ø11/Ø17х18 | 20 | 38 | M10 | 15 | 160 мм / 6" |
5 908 ₽ /шт
6 285 ₽
-6%
При заказе онлайн*
|
||
|
|
73 | 31 | 31 | 12 | 5 | Ø11/Ø17х18 | 20 | 38 | M10 | 15 | 160 мм / 6" |
5 908 ₽ /шт
6 285 ₽
-6%
При заказе онлайн*
|
||
|
|
95 | 35 | 37 | 14 | 5 | Ø13/Ø19х22 | 25 | 46 | M12 | 25 | 200 мм / 8" |
1 602 ₽ /шт
1 704 ₽
-6%
При заказе онлайн*
|
||
|
|
95 | 35 | 37 | 14 | 5 | Ø13/Ø19х22 | 25 | 46 | M12 | 25 | 200 мм / 8" |
1 602 ₽ /шт
1 704 ₽
-6%
При заказе онлайн*
|
||
|
|
95 | 35 | 37 | 14 | 5 | Ø13/Ø19х22 | 25 | 46 | M12 | 25 | 200 мм / 8" |
1 602 ₽ /шт
1 704 ₽
-6%
При заказе онлайн*
|
||
|
|
120 | 35 | 37 | 14 | 5 | Ø13/Ø19х22 | 25 | 71 | M12 | — | 200 мм / 8" |
7 926 ₽ /шт
8 432 ₽
-6%
При заказе онлайн*
|
||
|
|
95 | 35 | 37 | 14 | 5 | Ø13/Ø19х22 | 25 | 46 | M12 | 24 | 200 мм / 8" |
5 948 ₽ /шт
6 328 ₽
-6%
При заказе онлайн*
|
||
|
|
95 | 35 | 37 | 14 | 5 | Ø13/Ø19х22 | 25 | 46 | M12 | — | 200 мм / 8" |
8 588 ₽ /шт
9 136 ₽
-6%
При заказе онлайн*
|
||
|
|
110 | 40 | 42 | 16 | 5 | Ø13/Ø19х27 | 30 | 50 | M12 | 30 | 250 мм / 10" |
2 031 ₽ /шт
2 161 ₽
-6%
При заказе онлайн*
|
||
|
|
110 | 40 | 42 | 16 | 5 | Ø13/Ø19х27 | 30 | 50 | M12 | 30 | 250 мм / 10" |
2 031 ₽ /шт
2 161 ₽
-6%
При заказе онлайн*
|
||
|
|
110 | 40 | 42 | 16 | 5 | Ø13/Ø19х27 | 30 | 50 | M12 | 30 | 250 мм / 10" |
2 031 ₽ /шт
2 161 ₽
-6%
При заказе онлайн*
|
||
|
|
130 | 40 | 42 | 16 | 5 | Ø13/Ø19х27 | 30 | 70 | M12 | 30 | 250 мм / 10" |
10 114 ₽ /шт
10 760 ₽
-6%
При заказе онлайн*
|
||
|
|
110 | 40 | 42 | 16 | 5 | Ø13/Ø19х27 | 30 | 50 | M12 | 30 | 250 мм / 10" |
9 268 ₽ /шт
9 860 ₽
-6%
При заказе онлайн*
|
||
|
|
110 | 40 | 42 | 16 | 5 | Ø13/Ø19х27 | 30 | 50 | M12 | 30 | 250 мм / 10" |
8 745 ₽ /шт
9 303 ₽
-6%
При заказе онлайн*
|
||
|
SJ-12-1
Код товара: 00117884
Кулачки для гидропатронов сырые 315мм/12" 120° для патронов с глухим отверстием (компл 3 шт)
|
130 | 50 | 50 | 18 | 5 | Ø15/Ø23x30 | 30 | 61 | M16 | 39 | 315 мм / 12" |
3 644 ₽ /шт
3 877 ₽
-6%
При заказе онлайн*
|
||
|
SJ-12
Код товара: 00117883
Кулачки для гидропатронов сырые 315мм/12" 120° для патронов со сквозным отверстием (компл 3 шт)
|
130 | 50 | 50 | 21 | 5 | Ø17/Ø25x30 | 30 | 61 | M14 | 39 | 315 мм / 12" |
3 644 ₽ /шт
3 877 ₽
-6%
При заказе онлайн*
|
||
|
SJ-12-1-A90
Код товара: 00117877
Кулачки для гидропатронов сырые 315мм/12" 90° для патронов с глухим отверстием (компл 3 шт)
|
130 | 50 | 50 | 18 | 5 | Ø15/Ø23x30 | 30 | 61 | M16 | 39 | 315 мм / 12" |
3 644 ₽ /шт
3 877 ₽
-6%
При заказе онлайн*
|
||
|
SJ-12-A90
Код товара: 00117876
Кулачки для гидропатронов сырые 315мм/12" 90° для патронов со сквозным отверстием (компл 3 шт)
|
130 | 50 | 50 | 21 | 5 | Ø17/Ø25x27 | 30 | 61 | M14 | 39 | 315 мм / 12" |
3 644 ₽ /шт
3 877 ₽
-6%
При заказе онлайн*
|
||
|
SJ-12-1-A60
Код товара: 00117875
Кулачки для гидропатронов сырые 315мм/12" 60° для патронов с глухим отверстием (компл 3 шт)
|
130 | 50 | 50 | 18 | 5 | Ø15/Ø23x30 | 30 | 61 | M16 | 39 | 315 мм / 12" |
3 644 ₽ /шт
3 877 ₽
-6%
При заказе онлайн*
|
||
|
SJ-12-A60
Код товара: 00117874
Кулачки для гидропатронов сырые 315мм/12" 60° для патронов со сквозным отверстием (компл 3 шт)
|
130 | 50 | 50 | 21 | 5 | Ø17/Ø25x27 | 30 | 61 | M14 | 39 | 315 мм / 12" |
3 644 ₽ /шт
3 877 ₽
-6%
При заказе онлайн*
|
||
|
|
150 | 48 | 48 | 21 | 5 | Ø17/Ø25х28 | 30 | 81 | M16 | 39 | 315 мм / 12" |
12 291 ₽ /шт
13 075 ₽
-6%
При заказе онлайн*
|
||
|
|
129 | 48 | 48 | 18 | 5 | Ø15/Ø23х28 | 30 | 60 | M14 | — | 315 мм / 12" |
7 594 ₽ /шт
8 079 ₽
-6%
При заказе онлайн*
|
||
|
|
129 | 48 | 48 | 18 | 5 | Ø15/Ø23х28 | 30 | 60 | M14 | — | 315 мм / 12" |
7 594 ₽ /шт
8 079 ₽
-6%
При заказе онлайн*
|
||
|
|
129 | 48 | 48 | 21 | 5 | Ø17/Ø25х28 | 30 | 60 | M16 | — | 315 мм / 12" |
10 643 ₽ /шт
11 322 ₽
-6%
При заказе онлайн*
|
||
|
|
129 | 48 | 48 | 21 | 5 | Ø17/Ø25х28 | 30 | 60 | M16 | — | 315 мм / 12" |
6 171 ₽ /шт
6 565 ₽
-6%
При заказе онлайн*
|
||
|
|
111 | 48 | 48 | 21 | 5 | Ø17/Ø25х28 | 30 | 60 | M16 | 21 | 315 мм / 12" |
7 904 ₽ /шт
8 409 ₽
-6%
При заказе онлайн*
|
||
|
SJ-15-1
Код товара: 00117904
Кулачки для гидропатронов сырые 380мм/15" 120° для патронов с глухим отверстием (компл 3 шт)
|
165 | 62 | 62 | 25.5 | 5 | Ø21/Ø32x38 | 43 | 85 | M20 | 37 | 380 мм / 15" |
7 671 ₽ /шт
8 161 ₽
-6%
При заказе онлайн*
|
||
|
SJ-15
Код товара: 00117903
Кулачки для гидропатронов сырые 380мм/15" 120° для патронов со сквозным отверстием (компл 3 шт)
|
165 | 62 | 62 | 22 | 8 | Ø21/Ø32x38 | 43 | 85 | M20 | 37 | 380 мм / 15" |
7 671 ₽ /шт
8 161 ₽
-6%
При заказе онлайн*
|
||
|
|
165 | 62 | 62 | 25 | 5 | 37 | 43 | 85 | M20 | 37 | 380 мм / 15" |
19 878 ₽ /шт
21 147 ₽
-6%
При заказе онлайн*
|
||
|
|
165 | 62 | 62 | 22 | 8 | 37 | 43 | 85 | M20 | 37 | 380 мм / 15" |
19 878 ₽ /шт
21 147 ₽
-6%
При заказе онлайн*
|
||
|
|
165 | 62 | 62 | 25 | 5 | 37 | 43 | 85 | M20 | 37 | 457 мм / 18" |
19 878 ₽ /шт
21 147 ₽
-6%
При заказе онлайн*
|
||
|
|
165 | 62 | 62 | 22 | 8 | 37 | 43 | 85 | M20 | 37 | 457 мм / 18" |
19 878 ₽ /шт
21 147 ₽
-6%
При заказе онлайн*
|
Закаленные кулачки серии К11 предназначены для высокоточной фиксации заготовок в токарном патроне серии K11. Исполнение кулачков - ступенчатое. Кулачки обратные или прямые. Поставляются комплектом из 3 шт.
P
- Применимо 100%
K
- Применимо также
| Артикул | S1, мм | S2, мм | S3, мм | S6, мм | S4, мм | S5, мм | S7, мм | S8, мм | S9, мм | S10, мм | Диаметр патрона | Цена с НДС | Купить | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
K11-315A-PJ-SET
Код товара: 00094161
Кулачки для ручных патронов каленые прямые 315мм/12" (компл 3 шт)
|
110 | 45 | 61 | — | — | 17.5 | — | — | — | — | — |
8 774 ₽ /шт
9 334 ₽
-6%
При заказе онлайн*
|
||
|
|
67 | 25 | 41 | — | — | 9 | — | — | — | — | — |
3 678 ₽ /шт
3 913 ₽
-6%
При заказе онлайн*
|
||
|
|
67 | 25 | 41 | — | — | 9 | — | — | — | — | — |
3 678 ₽ /шт
3 913 ₽
-6%
При заказе онлайн*
|
||
|
K11-80-NJ-SET
Код товара: 00094200
Кулачки для ручных патронов каленые обратные 80мм/3" (компл 3 шт)
|
32 | 12 | 33 | 7 | 5.8 | 6.5 | 11 | 11 | 5 | 5 | 80 мм / 3" |
1 519 ₽ /шт
1 616 ₽
-6%
При заказе онлайн*
|
||
|
K11-80-PJ-SET
Код товара: 00094155
Кулачки для ручных патронов каленые прямые 80мм/3" (компл 3 шт)
|
32 | 12 | 33 | 7 | 5.8 | 6.5 | 11 | 11 | 5 | 5 | 80 мм / 3" |
1 519 ₽ /шт
1 616 ₽
-6%
При заказе онлайн*
|
Кулачки для токарного станка – оснастка, применяемая для установки и центрования деталей перед началом обработки. Исходя из габаритов патрона, его конфигурации ставят от 2 до 6 кулачков. Их изготавливают из легированной стали, обладающей высокой прочностью, износостойкостью даже при сильных механических нагрузках на оборудование. Благодаря этому технические параметры изделий гарантируют необходимое усилие зажима заготовок.
Характеристики продукции
В продаже встречаются кулачки разных типов: прямые, обратные, сборные или мягкие. Промышленностью востребован первый вариант. Такую оснастку оснащают одним из двух видов крепления: на сжатие или на разжим. Выбор зависит от назначения. Малоразмерные детали фиксируют за внешнюю сторону, а крупногабаритные, обычно полые, изнутри, в том числе за счет разного диаметра ступеней.
Параметры остальных вариантов кулачков:
- Обратные – предназначены для крепления заготовок большого наружного размера, если в них отсутствует полость. При наличии таковой возможна дополнительная фиксация за счет применения режима «на разжим».
- Мягкие – «болванки», позволяющие расточить изделие под конкретные габариты, с учетом решаемых задач. После доводки до требуемой формы и размеров их закаляют для получения необходимой твердости, прочности.
- Сборные – двухкомпонентная оснастка, где нижняя рейка оснащена гребенками, а верхняя выполняет функции реверсивных кулачков. Обе части фиксируются в нужном положении при помощи винтов.
Чтобы купить кулачки для токарного патрона подходящего к задачам типа, нужно предварительно изучить перечень деталей, какие предстоит производить. От этого и отталкиваться при заказе той или иной оснастки. Если остались вопросы, звоните по телефону 8 (800) 500-95-73. Наш специалист поможет сделать выбор, уточнит цену в зависимости от объема партии, доставки по Санкт-Петербургу или регионам РФ.
